Configuration et alignement du FaroArm TrackArm et du Laser Tracker avec Measure 10 ou Polyworks

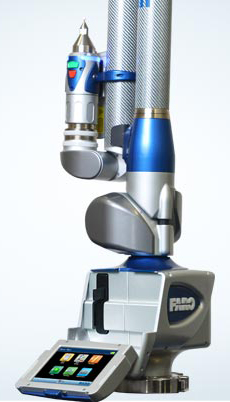

Icône du Laser Tracker VantageIcône du FaroArm Edge
Présentation

Le TrackArm FARO est le dispositif de mesure 3D portable le plus flexible qui soit. Avec sa portée de 70 mètres et une plage allant jusqu’à 3m70 pour le palpeur, cette combinaison du Laser Tracker FAROet du FaroArm simplifie l’obtention des mesures les plus difficiles tout en fournissant une précision de qualité métrologique.

Étapes rapides

Pour utiliser le système TrackArm, prenez quelques minutes pour l’installer et le configurer.

  1. Paramétrez le FaroArm avec le SMR spécial TrackArm. Le manuel des accessoires du Laser Tracker indique le numéro de référence du kit TrackArm qui contient le SMR et les accessoires à utiliser. Pour commander le kit TrackArm, veuillez contacter votre représentant commercial FARO.
  2. Connectez le TrackArm, le Tracker et le FaroArm à votre ordinateur et mettez-les sous tension.
  3. Compensez le SMR.
  4. Définissez la position ou l’alignement du FaroArm par rapport au Tracker.

Lorsque vous avez terminé l’étape 4, vous pouvez consulter les résultats Max, Min et Erreur moyenne, ainsi que la déviation standard. Écart-type. Si les résultats sont acceptables, vous avez terminé. Sinon, répétez l’étape 4.

Résultats du gestionnaire de périphériques avec les résultats du TrackArm

Détails

Le chapitre consacré au TrackArm FARO dans le manuel des accessoires du Laser Tracker contient des instructions complètes, étape par étape, pour mettre en place, configurer et positionner ou aligner le TrackArm. Pour trouver ces instructions, il vous suffit de télécharger le manuel des accessoires du Laser Tracker et de rechercher TrackArm dans le fichier PDF.

La section Voir aussi de cet article contient des liens vers les manuels d’utilisation de Measure 10, du FaroArm et du Tracker, ainsi que vers le manuel des accessoires du Tracker si nécessaire.

Conseils

Les paramètres TrackArm définis dans PolyWorks et Measure 10 peuvent donner des résultats variables lors de l’alignement du Tracker et du FaroArm. La différence est due au fait que PolyWorks utilise un espacement entre points de scan par défaut de 1 mm, tandis que Measure 10 utilise une valeur par défaut de 5 mm. Vous pouvez modifier les paramètres dans le gestionnaire de périphériques de Measure 10 sur une longueur de 1 mm afin d’optimiser la corrélation entre Measure et Polyworks.
Définition du gestionnaire de périphériques avec les résultats du TrackArm
